大型冷却塔

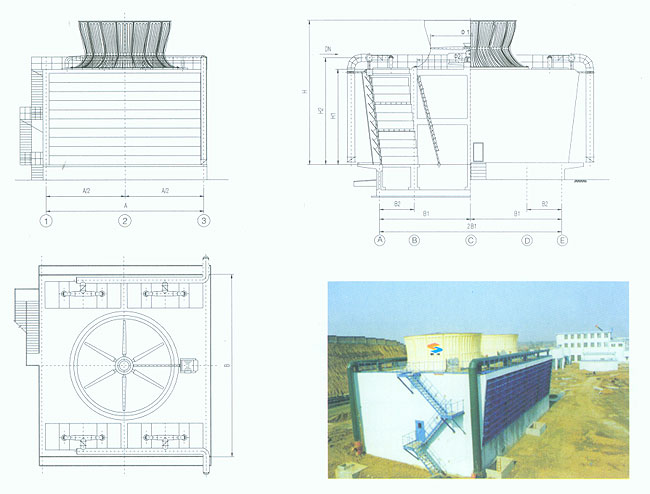

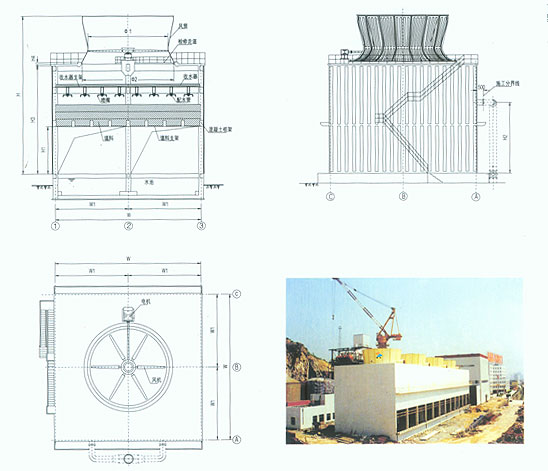

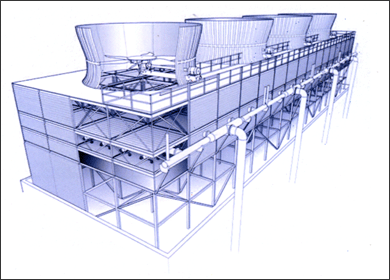

产品结构图

产品结构特点

1、所有塔体钢架结构由上海交通大学力学系经过静力校核，能耐里氏8级地震，12级台风袭击。整塔结构非常稳固，钢架构件均经镀锌和防腐油漆双重处理，具有良好的耐腐蚀性能。塔内构件也可根据不同水质或用户要求配置非金属件与不锈钢件。

2、电机、风机选用国内最有影响的专用厂家生产的产品。电机为冷却塔专用户外型电机，防护等级IP54，绝缘等级F级，各项性能均符合国际电工委IEC标准，并可根据用户要求配置双速或三速电机，以利不同气候状态下节能。风机为玻璃钢机翼型风机，具有气动性能好，风量大、效率高、噪声低、使用可靠、运转平稳等优点。

3、散热填料采用高效改性PVC材质。片型经西安热工所、北京水科院测试，具有气流阻力小、比表面积大、亲水性好、散热系数大等优点，且不易堵塞、清洗方便、强度高、阻燃性能好、耐老化等工艺特点。

4、塔体、风筒采用FRP制作，表面敷有胶衣树脂，具有鲜艳光洁、耐腐蚀、抗紫外线等优点。胶衣采用外资企业产品，颜色可由用户自行选定。风筒采用最新的速度回转型风筒，具有动能回收率高、强度大、抗风雪荷大等优点。

5、采用国内最先进的波160-45型收水器，收水效率高达99.99%以上，片材材料为PVC为FRP。

6、引用国际先进技术一次注塑成型的ABS喷嘴，具有供水压力低，布水均匀、不堵塞、无中空现象等优点。

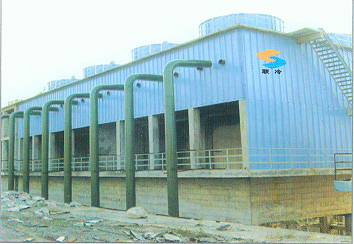

产品实例

顺达高分子材料有限公司

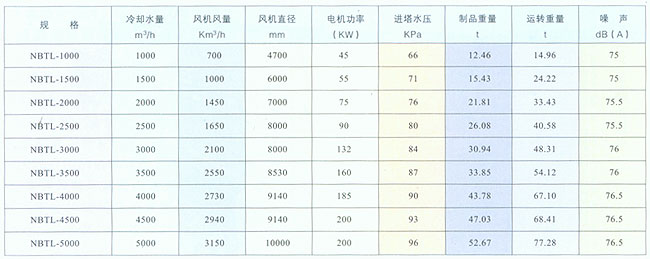

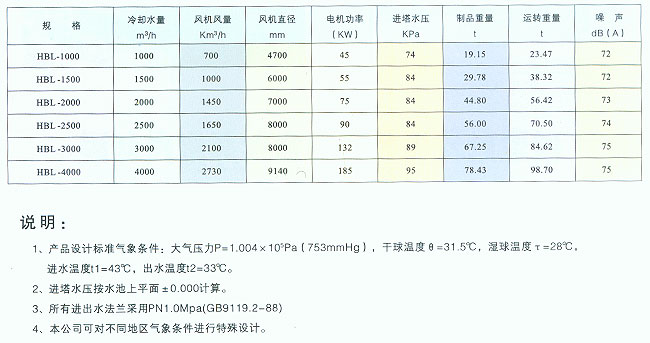

钢混结构逆流式冷却塔技术规格表

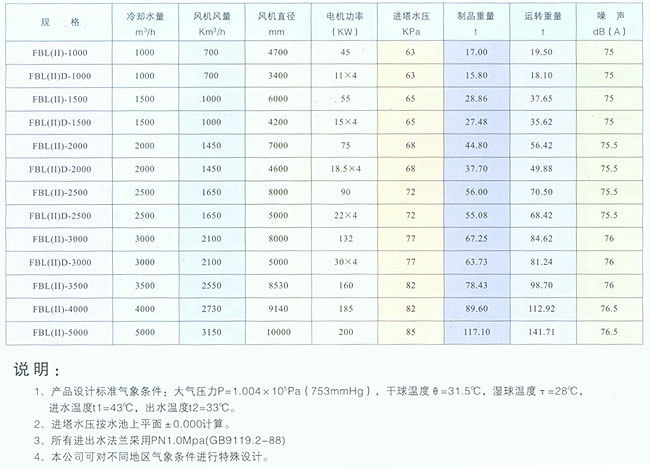

钢结构逆流式冷却塔技术规格表

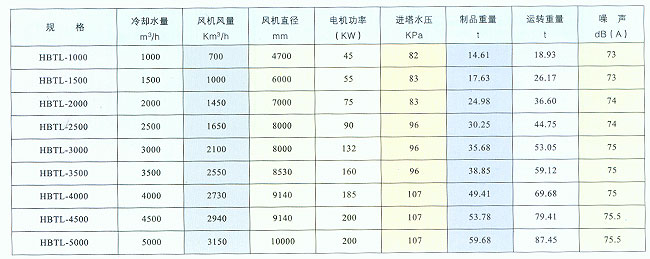

钢混结构横流式冷却塔技术规格表

钢结构横流式冷却塔技术规格表

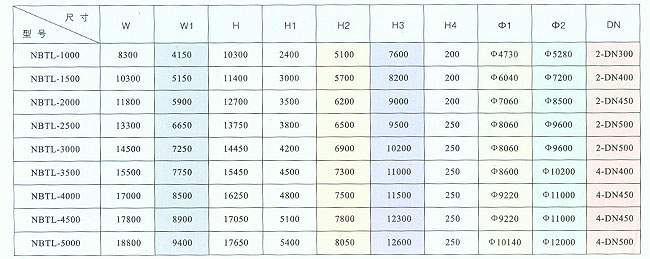

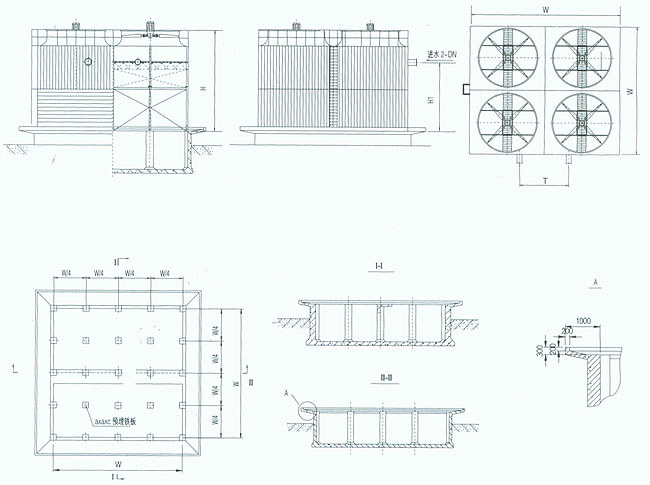

钢混结构逆流式冷却塔外形尺寸表

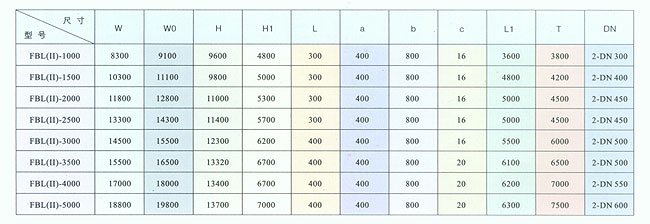

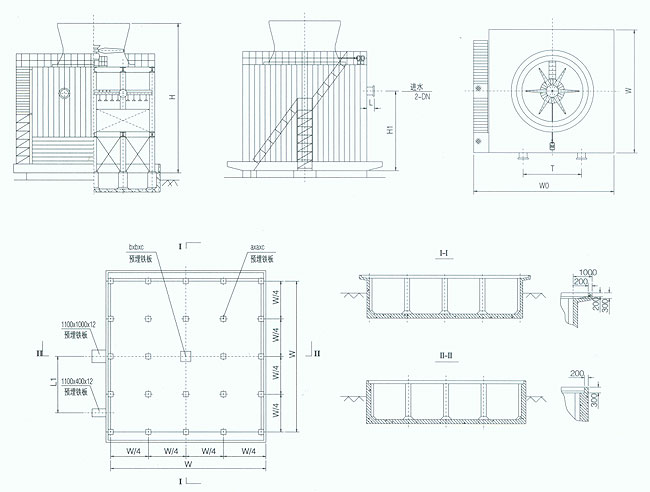

钢结构逆流式冷却塔外形尺寸表（I）

钢结构逆流式冷却塔外形尺寸表（Ⅱ）

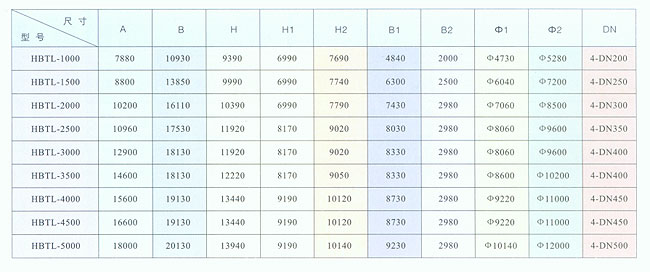

钢混结构横流式冷却塔外形尺寸表

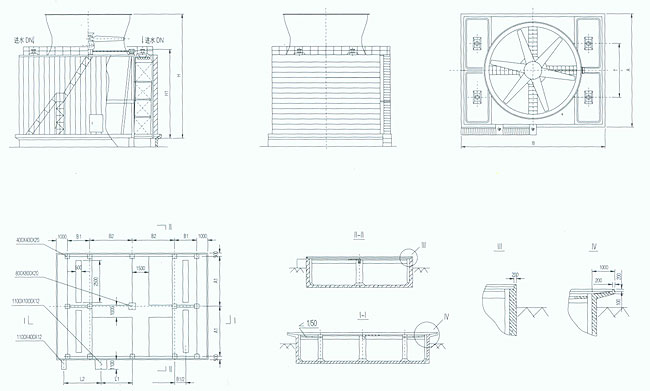

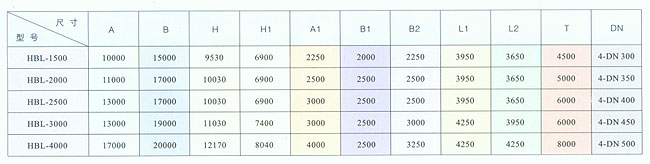

钢结构横流式冷却塔外形尺寸表（Ⅰ）

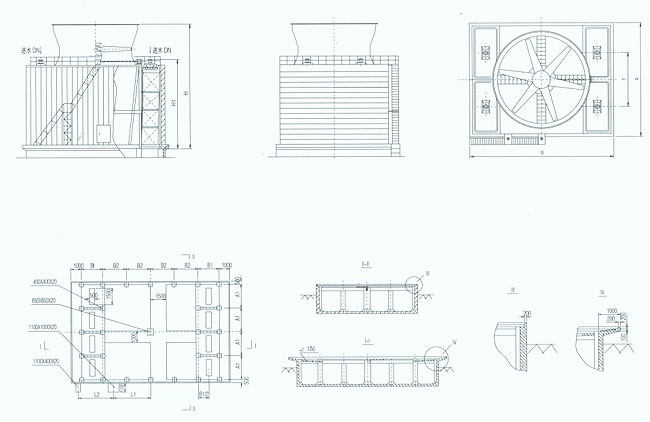

钢结构横流式冷却塔外形尺寸表（Ⅱ）

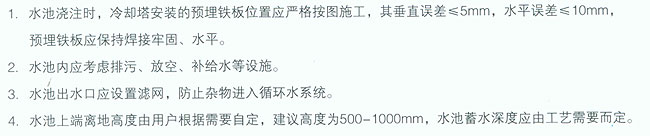

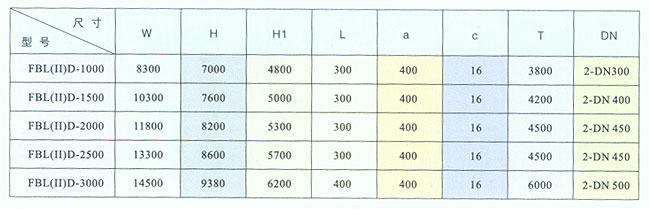

基础制作

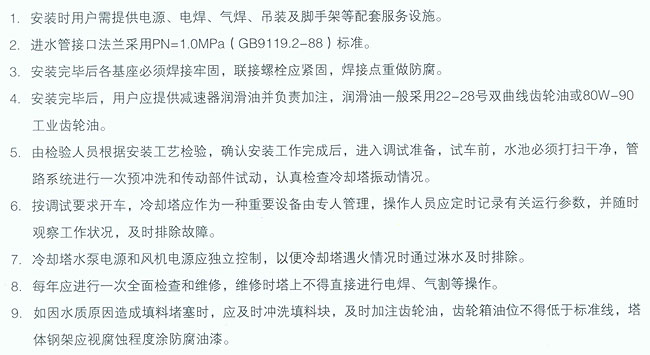

安装使用维护
